| 类型：龙门钻床 | 品牌：华电数控 | 型号：HD100X-12 |
| 控制形式：数控 | 产品类型：全新 | 是否库存：是 |
| 售后服务：整机保修一年 | 主电机功率： 7.5kw | 外形尺寸：定制mm |
| 轴数量：多轴 | 钻孔直径范围：1mm | 主轴转速范围：1rpm |
| 主轴孔锥度：BT40 | 适用行业：通用 | 布局形式：立式 |
| 适用范围：通用 | 作用对象材质：金属 |
品牌：邢台华电数控设备制造有限公司

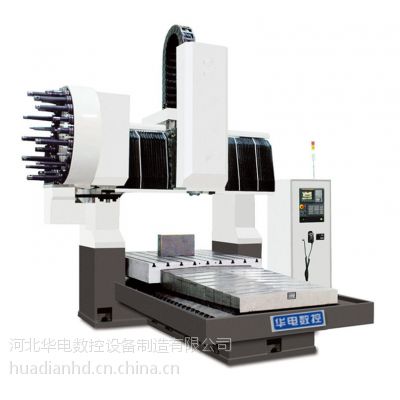

型号：HD100X-12龙门式数控钻床
HD系列龙门式数控钻床主要用于制冷、石化、冶金、锅炉、印刷、包装、纺织机械等行业的各种管板、壳体的加工。功能以钻孔为主。具有较高的孔加工位置精度。 整机采用龙门框架布局结构。立柱与横梁为钢板组合固定联结。***消除焊接变形的忧虑。横梁具有很 强的抗弯能力，能***抑制钻削轴向力产生的变形。 |
HD100X-12龙门式数控钻床 | ||
工作台有效尺寸 | 1000×1250 mm | |
两立柱间距离 | 1570 mm | |
允许荷重 | 1500 kg | |
卡压螺孔尺寸（T形槽尺寸） | M16×80 mm×个 | |
工作台行程-X轴 不带刀库 | 1250 mm | |
带刀库 | 1150 mm | |
滑鞍行程-Y轴 | 1000 mm | |
主轴箱行程-Z轴 | 400 mm | |
主轴端面至工作台面距离 | 500 mm | |
最小 | 100 mm | |
锥孔（7：24） | BT40 | |
转数范围 | 40-2500r/min | |
输出扭矩 | 94 100 100 N.m | |
承受轴向抗力 | 8000 N | |
主轴电机功率（变频） | 7 7.5(变频) 7.5 kw | |
钻孔直径 | φ32 mm | |
攻丝直径 铸铁 | M24 mm | |
碳钢 | M20 mm | |
切削进给速度范围 | 1-5000 mm/min | |
快速移动 X轴 | 15 m/min | |
Y轴 | 15 m/min | |
Z轴 | 10 m/min | |
刀具长度 | 300 mm | |
形式 | 直排式 无 直排式 | |
容量 | 10 把 | |
X轴 | 0.032 mm | |
Y轴 | 0.032 mm | |
Z轴 | 0.022 mm | |
X轴 | 0.018 mm | |
Y轴 | 0.018 mm | |
Z轴 | 0.012 mm | |
机床重量 | 8000 kg | |
数控系统 | 标准配置西门子802D | |
可选配置西门子802C | ||
可选配置法那克0i | ||
